BÀN NÂNG CHỮ E DÙNG TRONG NGÀNH GỔ
Hệ thống bàn nâng thủy lực siêu phẳng dạng chữ E là một trong những giải pháp thiết bị phụ trợ mang tính cách mạng trong ngành công nghiệp chế biến gỗ và sản xuất nội thất hiện đại
- 1. Triết lý thiết kế hình học chữ E và sự tương thích với ngành gỗ
- 2. Cấu tạo cơ khí và đặc tính vật liệu chịu tải trọng nặng
- 3. Các ứng dụng thực tế trong chuỗi dây chuyền chế biến gỗ
- 4. Nguyên lý vận hành và chu trình chuyển hóa năng lượng
- 5. Giải pháp an toàn đặc thù trong môi trường nhiều bụi mịn
- 6. Quy trình bảo dưỡng kỹ thuật định kỳ trong xưởng gỗ
Hệ thống bàn nâng thủy lực siêu phẳng dạng chữ E là một trong những giải pháp thiết bị phụ trợ mang tính cách mạng trong ngành công nghiệp chế biến gỗ và sản xuất nội thất hiện đại. Trong môi trường sản xuất gỗ, việc xử lý các tấm ván quy chuẩn quy cách lớn như MDF, HDF, ván ép thạch cao hay gỗ tự nhiên ghép thanh luôn đòi hỏi năng lực cơ động cao và sự chính xác về cao độ thao tác. Bàn nâng chữ E ra đời nhằm tối ưu hóa công đoạn trung chuyển pallet ván, tích hợp trực tiếp vào các dây chuyền cấp phôi tự động mà không cần đào hố pit (hố âm sàn) cồng kềnh. Điều này giúp các nhà máy gỗ bảo toàn cấu trúc nền xưởng, tiết kiệm chi phí xây dựng cơ bản và linh hoạt thay đổi layout dây chuyền khi cần thiết.
Dưới đây là tài liệu kỹ thuật toàn diện, chi tiết và chuyên sâu nhất về hệ thống bàn nâng chữ E ứng dụng trong ngành gỗ, phân tích sâu các đặc tính kết cấu, ứng dụng dây chuyền và quy trình vận hành an toàn trong môi trường đặc thù nhiều bụi mịn.
1. Triết lý thiết kế hình học chữ E và sự tương thích với ngành gỗ
Quy trình gia công gỗ tấm luôn bắt đầu bằng việc vận chuyển các kiện ván thô nặng từ vài trăm kilôgam đến hơn một tấn từ kho lưu trữ vào xưởng sản xuất. Thông thường, các kiện ván này được đặt trên các pallet gỗ hoặc pallet nhựa và được dịch chuyển bằng xe nâng tay cơ học.
Đối với các bàn nâng hình chữ nhật truyền thống, nếu muốn xe nâng tay đẩy được pallet hàng vào thẳng mặt bàn, nhà máy bắt buộc phải đào một hố âm sàn để hạ mặt bàn bằng phẳng với nền. Tuy nhiên, trong ngành gỗ, việc đào hố pit tiềm ẩn nhiều rủi ro lớn. Bụi gỗ, phoi bào và vụn ván trong quá trình sản xuất liên tục rơi xuống hố, lâu ngày tích tụ gây kẹt cơ cấu cắt kéo, làm tắc nghẽn hệ thống thủy lực và tạo ra nguy cơ hỏa hoạn cực kỳ cao do bụi gỗ rất dễ bắt lửa khi gặp tia lửa điện từ mô tơ.

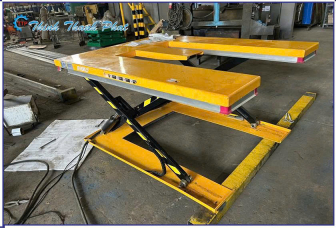

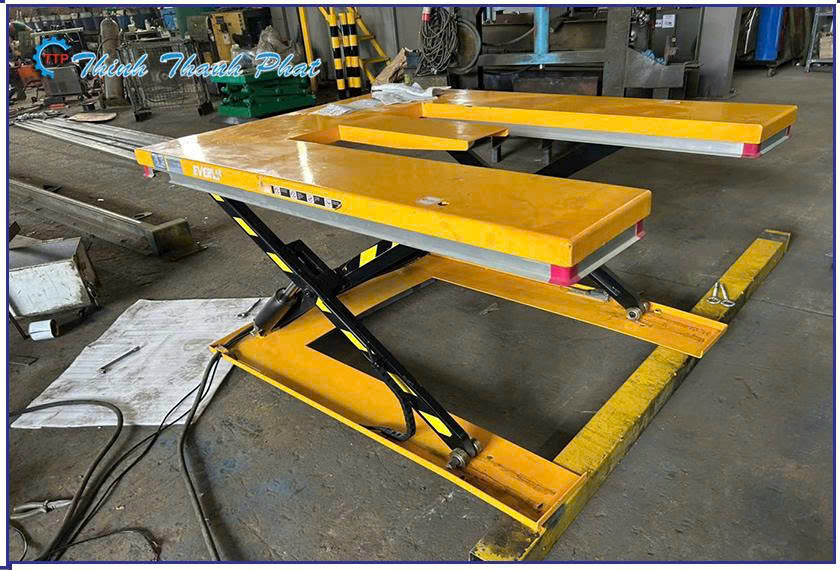

Bàn nâng chữ E giải quyết triệt để bài toán này nhờ kết cấu siêu phẳng với độ cao tối thiểu khi hạ tâm chỉ khoảng trên dưới tám mươi lăm milimét, kết hợp với biên dạng mặt bàn khoét rỗng mô phỏng hình chữ E viết hoa. Ba nhánh thép song song của chữ E đóng vai trò là bệ đỡ pallet, trong khi hai khoảng trống giữa các nhánh chính là lối đi vừa vặn cho hai càng của xe nâng tay. Người công nhân chỉ cần đẩy xe nâng tay mang kiện ván gỗ thẳng vào lòng bàn nâng, xả càng xe nâng tay để pallet ván đáp xuống mặt chữ E, sau đó rút xe nâng tay ra một cách nhẹ nhàng. Toàn bộ quy trình diễn ra trên mặt sàn nổi, loại bỏ hoàn toàn nhu cầu đào hố pit và ngăn chặn nguy cơ tích tụ bụi bẩn dưới lòng đất.
2. Cấu tạo cơ khí và đặc tính vật liệu chịu tải trọng nặng
Môi trường xưởng gỗ đòi hỏi thiết bị phải có độ bền cơ học cao, chịu được va đập mạnh khi các kiện gỗ thô được đặt xuống và có khả năng kháng bụi tốt.
Mặt bàn chữ E thép tấm cường độ cao:

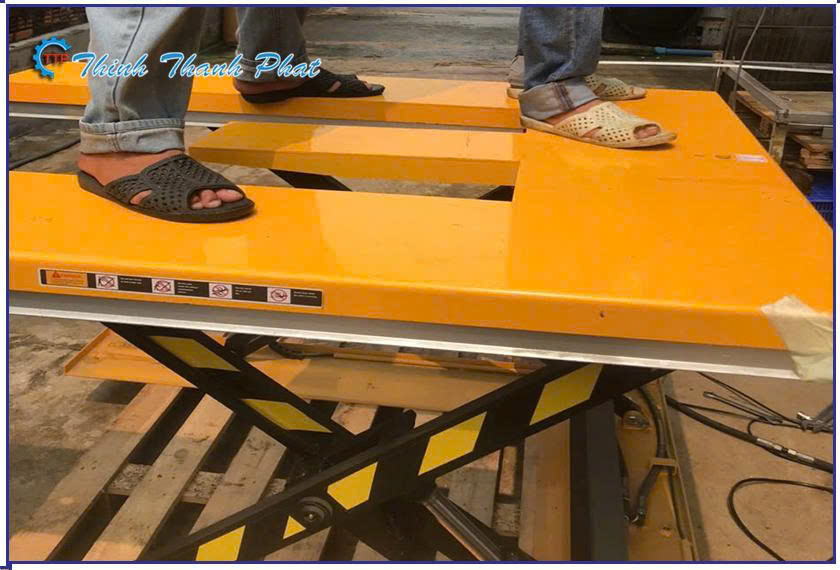

Mặt bàn nâng được chế tạo từ thép tấm cacbon nguyên khối trải qua quy trình dập nguội chính xác. Để bù đắp cho phần diện tích bị khoét rỗng, mặt dưới của ba nhánh chữ E được hàn gia cường bằng hệ thống gân chịu lực dạng hộp chạy dọc suốt chiều dài thân bàn. Kết cấu này tạo ra một ma trận chịu lực vững chắc, giúp các nhánh chữ E không bị uốn cong hay vặn xoắn khi công nhân đẩy các pallet gỗ nặng hoặc khi tải trọng phân bổ không đều giữa các nhánh. Toàn bộ bề mặt được phủ sơn tĩnh điện chịu mài mòn cao, chống trầy xước khi ma sát với đáy pallet gỗ thô ráp.
Khung nâng cắt kéo bản dày:

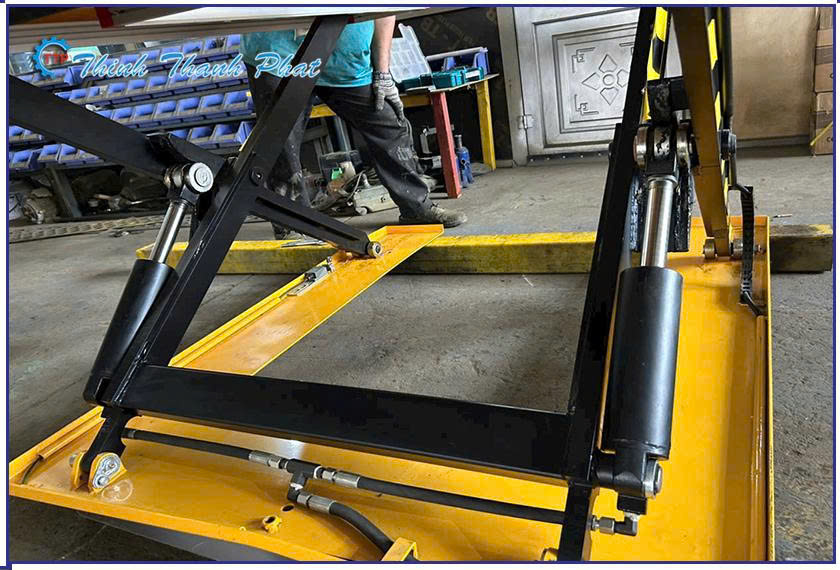

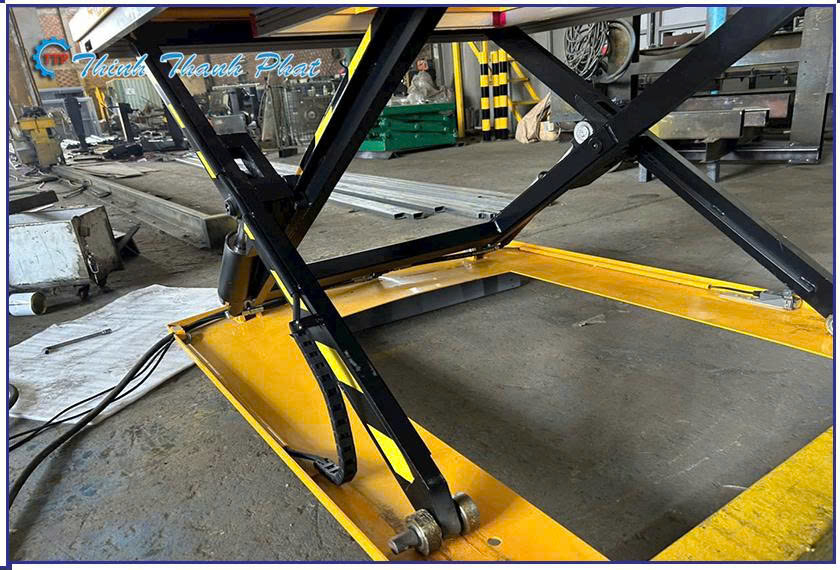

Cơ cấu chuyển động hình chữ X được bố trí khéo léo phía dưới các nhánh cấu trúc của bàn nâng. Hệ thống thanh cắt kéo này được làm bằng thép bản đặc chịu lực cao, cắt bằng công nghệ laser độ chính xác cao để đảm bảo hành trình nâng thẳng đứng hoàn toàn tuyến tính. Các trục chốt xoay liên kết trung tâm được tôi cứng bằng nhiệt dịch tần số cao để chống lại ứng suất uốn cực đại khi nâng khối ván nặng một tấn lên cao.
Hệ thống con lăn dẫn hướng kép:
Tại các đầu mút chuyển động của khung cắt kéo, nhà sản xuất tích hợp các con lăn dẫn hướng bằng thép đúc bọc nhựa polyurethane chịu lực. Các con lăn này di chuyển tịnh tiến bên trong các rãnh trượt chìm của khung đế, đảm bảo quá trình nâng lên hạ xuống diễn ra mượt mà, không bị giật cục hay tạo ra tiếng rít kim loại khó chịu.
Cụm bộ nguồn thủy lực rời chuyên dụng:

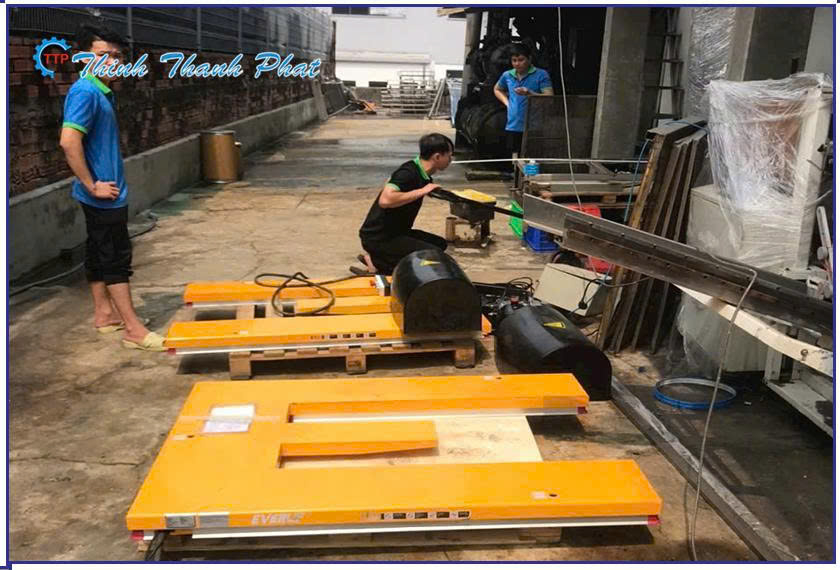

Đây là một điểm cốt lõi trong thiết kế của bàn nâng chữ E. Do thớt bàn siêu mỏng, toàn bộ cụm mô tơ điện, bơm bánh răng và bình chứa dầu thủy lực không thể nhét vừa dưới gầm bàn. Vì vậy, hệ thống sử dụng một bộ nguồn thủy lực độc lập đặt bên ngoài, kết nối với xi lanh lực thông qua đường ống cao áp bọc lưới thép. Thiết bị nguồn rời này được bảo vệ trong một tủ thép kín, giúp cách ly hoàn toàn hệ thống điện và dầu thủy lực khỏi môi trường đầy bụi gỗ mịn của xưởng sản xuất, đồng thời giúp kỹ thuật viên dễ dàng tiếp cận để bảo trì, bảo dưỡng.
3. Các ứng dụng thực tế trong chuỗi dây chuyền chế biến gỗ
Bàn nâng chữ E đóng vai trò là một thiết bị công học, xuất hiện tại hầu hết các công đoạn quan trọng của một nhà máy sản xuất đồ gỗ nội thất:
Công đoạn cấp phôi cho máy cắt tấm (Panel Saw / CNC Router):
Các tấm ván MDF hoặc ván dán thường được xếp thành từng chồng cao trên pallet. Nếu không có bàn nâng, người công nhân phải liên tục cúi người bê từng tấm ván nặng hàng chục kilôgam để đặt lên mặt bàn máy cắt. Khi chồng ván thấp xuống, áp lực lên cột sống của người lao động càng lớn. Bàn nâng chữ E được đặt ngay cạnh vị trí cấp phôi của máy cắt. Khi bắt đầu, bàn nâng nâng toàn bộ chồng ván lên cao sao cho tấm ván trên cùng bằng với mặt bàn máy cắt. Người công nhân chỉ cần thực hiện thao tác đẩy nhẹ tấm ván sang ngang. Khi lấy hết một tấm, bàn nâng sẽ tự động kích nâng lên một khoảng bằng đúng độ dày tấm ván, giúp vị trí làm việc luôn giữ ở một độ cao công học lý tưởng lý tưởng, giải phóng sức lao động và tăng gấp đôi năng suất làm việc.
Công đoạn nhận phôi sau máy dán cạnh tự động:
Sau khi đi qua máy dán cạnh, các chi tiết gỗ cần được xếp trở lại lên pallet để chuyển sang công đoạn tiếp theo. Bàn nâng chữ E đặt ở cuối máy dán cạnh sẽ hạ xuống mức thấp nhất để nhận những tấm gỗ đầu tiên, sau đó hạ dần xuống theo độ dày của chồng ván tích lũy. Quy trình này giúp các tấm gỗ không bị rơi từ trên cao xuống gây sứt mẻ góc cạnh tư thế thẩm mỹ của sản phẩm nội thất.
Công đoạn chà nhám và sơn hoàn thiện bề mặt:
Trong quy trình sơn phủ hoặc chà nhám các cánh cửa gỗ tự nhiên, bàn nâng chữ E đóng vai trò là một mặt bàn làm việc di động có khả năng thay đổi độ cao linh hoạt. Kỹ thuật viên có thể điều chỉnh chiều cao mặt bàn vừa tầm mắt và tầm tay thao tác của mình, đảm bảo lớp sơn được phủ đều đặn và mịn màng trên khắp bề mặt phôi gỗ mà không phải rướn người hay cúi gập lưng.
4. Nguyên lý vận hành và chu trình chuyển hóa năng lượng
Hoạt động của bàn nâng chữ E dùng trong ngành gỗ dựa trên chu trình truyền động thủy lực khép kín dik điều khiển bằng dòng điện động lực.
- Hành trình nâng lên: Khi người vận hành bấm nút nâng trên hộp điều khiển cầm tay hoặc bàn đạp chân, dòng điện kích hoạt mô tơ điện ở bộ nguồn rời quay với tốc độ cao. Bơm thủy lực hút dầu từ bình chứa, ép qua cụm van điều hướng và đẩy vào lòng hai xi lanh lực bố trí nằm nghiêng dưới gầm các nhánh chữ E. Áp suất lưu chất tăng cao đẩy ty ben vươn dài ra ngoài. Lực đẩy từ ty ben tác động trực tiếp vào các thanh khớp nối của khung cắt kéo, làm giảm góc mở của các thanh chữ X và đẩy toàn bộ mặt bàn chữ E mang theo khối gỗ nặng vươn cao theo phương thẳng đứng.
- Hành trình giữ tải tĩnh: Khi đạt đến độ cao làm việc mong muốn, người vận hành buông nút bấm. Mô tơ ngừng hoạt động, hệ thống van một chiều bên trong cụm van sẽ tự động đóng sập lại do chênh lệch áp suất. Dầu thủy lực bị khóa chặt tuyệt đối bên trong lòng xi lanh, duy trì một áp suất nén cố định để giữ cho mặt bàn cùng chồng ván gỗ đứng im tại chỗ chắc chắn, không bị rung lắc hay sụt giảm chiều cao trong suốt thời gian công nhân thao tác.
- Hành trình hạ xuống: Khi nhận tín hiệu hạ tải bằng nút bấm, van điện từ xả dầu sẽ mở ra với một độ mở được lập trình sẵn. Dưới tác động từ trọng lượng bản thân của sàn thép chữ E và khối lượng ván gỗ phía trên, dầu thủy lực bị ép ngược từ xi lanh chảy về bình chứa thông qua đường ống hồi. Tốc độ hạ xuống được khống chế mịn màng bằng một van tiết lưu áp suất, đảm bảo thớt nâng hạ xuống một cách từ từ, êm ái, ngăn ngừa hoàn toàn nguy cơ va đập mạnh làm rạn nứt cấu trúc các tấm gỗ.
5. Giải pháp an toàn đặc thù trong môi trường nhiều bụi mịn
Do vận hành trong môi trường nhà xưởng có độ rủi ro cao về bụi và vụn gỗ, bàn nâng chữ E được tích hợp các cơ chế bảo vệ kỹ thuật nghiêm ngặt:
- Thanh cảm ứng an toàn chống kẹt chân (Safety Trip Bar): Xung quanh toàn bộ mép viền bên dưới của mặt bàn chữ E được trang bị một hệ thống thanh cơ học kết nối với công tắc hành trình siêu nhạy. Khi bàn nâng đang đi xuống, nếu thanh an toàn này chạm phải bất kỳ chướng ngại vật nào như mũi giày của công nhân, một thanh gỗ vụn hay công cụ rơi rớt trên sàn, hệ thống điện sẽ ngay lập tức ngắt nguồn khẩn cấp và đảo chiều nâng nhẹ bàn lên, ngăn chặn tuyệt đối tai nạn dập nát chân cho người lao động.
- Van chống nổ đường ống dầu khẩn cấp (Burst Valve): Ngay tại vị trí đầu vào xi lanh lực, nhà sản xuất lắp đặt một van khóa thủy lực đặc biệt. Trong trường hợp đường ống dẫn dầu bằng cao su kết nối từ bộ nguồn rời vào xi lanh bị bách nứt hoặc đứt rời do va quệt cơ học với các phương tiện khác, van chống nổ này sẽ tự động đóng sập lại do dòng chảy tăng đột ngột, giữ toàn bộ lượng dầu nằm lại trong xi lanh, ngăn chặn hoàn toàn nguy cơ mặt bàn cùng chồng ván nặng cả tấn sập rơi tự do xuống sàn.
- Cơ chế ngắt nguồn khẩn cấp: Trên hộp điều khiển luôn tích hợp một nút nhấn ngắt nguồn khẩn cấp màu đỏ dạng quả đấm. Khi phát hiện có sự cố bất thường về phôi gỗ bị kẹt hoặc hệ thống điện, người vận hành chỉ cần ấn mạnh nút này để cô lập hoàn toàn nguồn điện chạy vào mô tơ bơm.
6. Quy trình bảo dưỡng kỹ thuật định kỳ trong xưởng gỗ
Bụi gỗ là kẻ thù số một của các thiết bị cơ khí và thủy lực. Để đảm bảo bàn nâng chữ E luôn vận hành chính xác và kéo dài tuổi thọ sử dụng, nhà máy cần thực hiện một chế độ bảo dưỡng nghiêm ngặt:
- Vệ sinh thổi bụi hằng ngày: Sau mỗi ca làm việc, công nhân bắt buộc phải sử dụng súng xịt khí nén để thổi sạch toàn bộ bụi gỗ bám trên bề mặt bàn, trong các khe trống của chữ E và đặc biệt là dọc theo các rãnh trượt dẫn hướng của con lăn. Bụi gỗ nếu không được làm sạch sẽ tích tụ thành cục cứng, làm kẹt con lăn và gây trầy xước, mài mòn các thanh thép chịu lực.
- Chăm sóc bề mặt ty ben xi lanh: Trước khi hạ bàn nâng xuống hoàn toàn vào cuối ngày, cần kiểm tra và lau sạch bụi gỗ bám trên bề mặt ty ben đang vươn dài. Nếu để ty ben bẩn rút ngược vào trong lòng xi lanh, các hạt bụi gỗ sắc nhọn sẽ nhanh chóng cào rách các vòng phớt cao su chặn dầu, dẫn đến hiện tượng rò rỉ thủy lực và tụt áp tĩnh sau này.
- Bôi trơn các khớp trục định kỳ: Sử dụng súng bơm mỡ để tra mỡ chịu nhiệt bách năng vào các đầu vú mỡ của gối đỡ trục trung tâm khung chữ X và các vòng bi của con lăn dẫn hướng. Việc bôi trơn đầy đủ giúp triệt tiêu ma sát kim loại, giúp tháp nâng vận hành êm ái và giảm công suất tiêu thụ của mô tơ điện.
- Quản lý chất lượng dầu thủy lực và tủ điện rời: Định kỳ kiểm tra độ sạch và mực dầu thủy lực trong bình chứa của bộ nguồn rời. Nếu dầu có dấu hiệu bị đổi màu hoặc nhiễm ẩm do không khí xưởng gỗ, cần tiến hành xả bỏ, súc rửa bình chứa và thay thế bằng dầu thủy lực mới đúng độ nhớt tiêu chuẩn. Kiểm tra độ kín khít của gioăng cao su cửa tủ điện bộ nguồn rời để đảm bảo bụi mịn không thể xâm nhập vào bên trong làm đoản mạch các linh kiện điện tử.
