Bàn nâng tải trọng 500kg là một trong những thiết bị nâng hạ và di chuyển hàng hóa cơ bách năng, đóng vai trò then chốt trong hạ tầng logistics, hệ thống kho vận và các dây chuyền sản xuất công nghiệp hiện đại.

Chia sẻ:

Xem nhanh

1. Tổng quan và Phân loại Hệ thống Bàn nâng 500kg
2. Cấu trúc Cơ khí và Linh kiện Chi tiết
3. Nguyên lý Vận hành Cơ học và Thủy lực
4. Ứng dụng Thực tiễn trong Hạ tầng Công nghiệp
5. Hướng dẫn Vận hành An toàn và Phòng ngừa Sự cố
6. Quy trình Kiểm tra và Bảo dưỡng Định kỳ Chuẩn kỹ thuật

Bàn nâng tải trọng 500kg là một trong những thiết bị nâng hạ và di chuyển hàng hóa cơ bách năng, đóng vai trò then chốt trong hạ tầng logistics, hệ thống kho vận và các dây chuyền sản xuất công nghiệp hiện đại. Với năng lực chịu tải trung bình đạt nửa tấn, thiết bị này cung cấp một giải pháp cơ động, giúp giải phóng sức lao động tối đa, tối ưu hóa thời gian bốc xếp và đảm bảo an toàn tuyệt đối cho cả người lao động lẫn hàng hóa. Khác với các hệ thống nâng hạ tải trọng lớn cố định, dòng bàn nâng 500kg sở hữu sự linh hoạt vượt trội, dễ dàng vận hành trong các không gian hẹp và đáp ứng đa dạng mục đích sử dụng từ dân dụng đến công nghiệp nặng.

Dưới đây là tài liệu kỹ thuật toàn diện, chuyên sâu và chi tiết nhất về hệ thống bàn nâng tải trọng 500kg, phân tích từ khía cạnh phân loại, cấu trúc cơ khí, nguyên lý vận hành cho đến quy trình bảo dưỡng chuẩn công nghiệp.

1. Tổng quan và Phân loại Hệ thống Bàn nâng 500kg

Dựa trên cơ chế vận hành và tính chất lắp đặt, bàn nâng tải trọng 500kg được chia thành các dòng sản phẩm cốt lõi nhằm tối ưu hóa cho từng môi trường làm việc chuyên biệt.

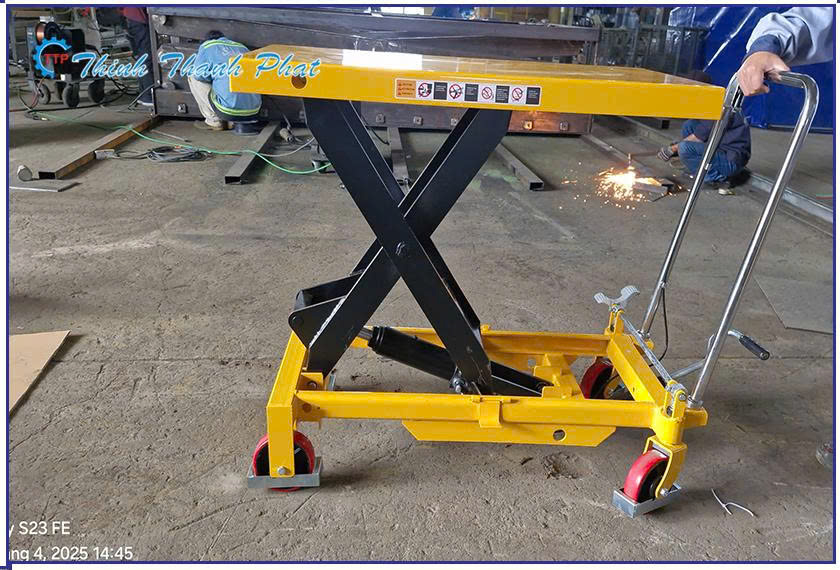

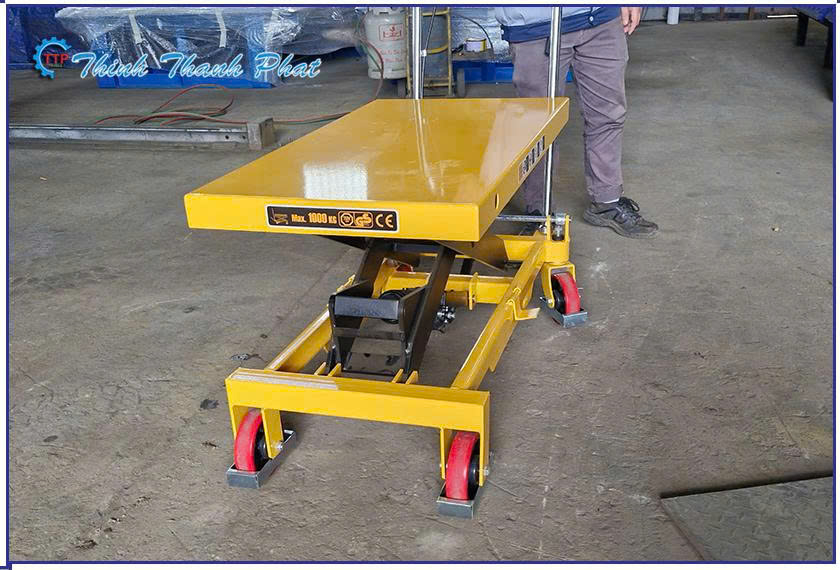

Bàn nâng thủy lực dạng xe đẩy di động: Đây là dòng thiết bị phổ biến nhất, tích hợp hệ thống bánh xe chịu lực phía dưới khung sườn. Người vận hành có thể vừa dùng thớt bàn để nâng hàng lên cao, vừa kéo đẩy di chuyển hàng hóa giữa các vị trí trong kho một cách linh hoạt. Hệ thống nâng hạ thường được kích hoạt bằng kích đạp chân và hạ xuống bằng cần xả tay.
Bàn nâng điện di động: Có cấu trúc tương tự dòng xe đẩy thủy lực nhưng cụm bơm cơ học được thay thế bằng mô tơ điện chạy bằng bình ắc quy. Việc nâng hạ hoàn toàn thông qua nút bấm điều khiển, giúp giảm thiểu tối đa sức lực của công nhân và tăng tốc độ xử lý hàng hóa trong các kho vận có tần suất làm việc cao.
Bàn nâng cố định (Bàn nâng siêu phẳng): Dòng thiết bị này thường được lắp đặt cố định tại một vị trí trên mặt sàn hoặc chôn chìm xuống hố pit để mặt bàn bằng phẳng với nền nhà xưởng. Chúng thường kết nối trực tiếp với nguồn điện lưới và phục vụ cho việc trung chuyển hàng hóa từ pallet vào dây chuyền sản xuất hoặc nâng hạ hàng tại các cửa dock kho vận.

2. Cấu trúc Cơ khí và Linh kiện Chi tiết

Sự bền bỉ và độ an toàn của một chiếc bàn nâng 500kg phụ thuộc hoàn toàn vào chất lượng gia công và độ đồng bộ của các cụm chi tiết cấu thành.

Mặt bàn chịu tải siêu bền: Bề mặt bàn là nơi tiếp xúc trực tiếp với khối hàng nặng nửa tấn. Bộ phận này được chế tạo từ thép tấm nguyên khối có độ dày tiêu chuẩn, được gia cố bằng hệ thống xương chịu lực bằng thép hình phía dưới để chống lại hiện tượng cong vênh, vặn xoắn khi hàng hóa bị đặt lệch tâm. Bề mặt thường được xử lý nhám hoặc phủ sơn tĩnh điện công nghiệp để chống trầy xước và ăn mòn hóa chất.

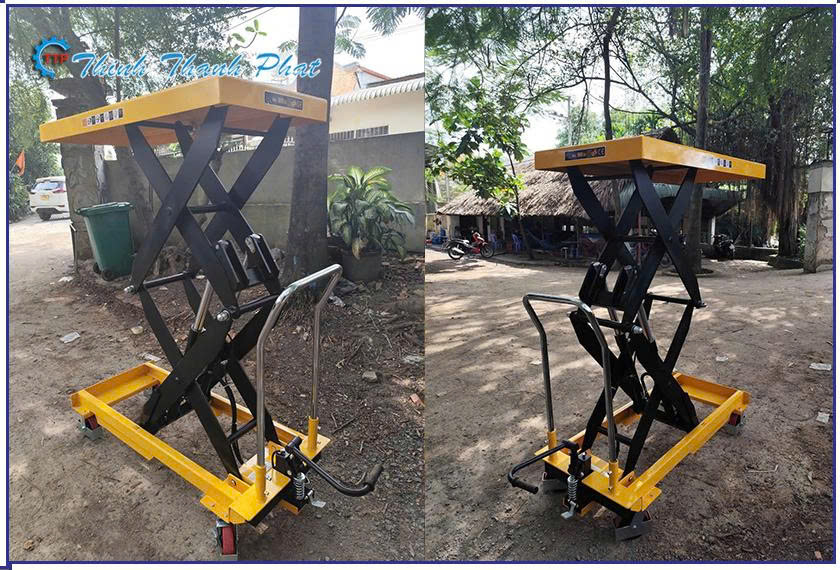

Cơ cấu tay đòn cắt kéo (Khung chữ X): Khung cắt kéo chịu trách nhiệm nâng truyền lực và giữ cân bằng cho mặt bàn. Tùy thuộc vào chiều cao nâng tối đa, khung có thể thiết kế dạng chữ X đơn hoặc chữ X đôi (hai tầng tầng cắt kéo chồng lên nhau). Các thanh khuỷu được làm từ thép thanh đặc cường độ cao, kết nối với nhau bằng các trục chốt quay được tôi cứng, tích hợp bạc lót tự bôi trơn để giảm ma sát và chống mài mòn.
Hệ thống xi lanh và bơm thủy lực áp suất lớn: Đây là bộ phận động lực của toàn bộ thiết bị. Cụm bơm đúc nguyên khối ngăn chặn hoàn toàn hiện tượng rò rỉ dầu. Xi lanh thủy lực được mạ chrome dày chịu mài mòn, lòng xi lanh được gia công bóng phẳng tuyệt đối giúp hệ thống phớt chặn dầu hoạt động kín khít, duy trì áp suất nâng ổn định dưới tải trọng tối đa.
Hệ thống bánh xe chịu tải và phanh an toàn: Đối với dòng di động, xe được trang bị hai bánh lái xoay toàn hướng phía sau và hai bánh cố định phía trước. Chất liệu bánh xe thường là nhựa PU lõi thép giúp xe di chuyển êm ái, không phá hủy nền sơn epoxy của nhà xưởng, hoặc bánh xe Nylon chịu lực cho các môi trường có hóa chất dầu mỡ. Bánh xe sau luôn tích hợp hệ thống phanh định vị bằng chân để cố định xe chắc chắn khi bốc dỡ hàng.
Hệ thống điều khiển tay cầm vận hành: Thiết kế tay cầm vừa vặn với vóc dáng người lao động, tích hợp cần xả thủy lực giúp người dùng làm chủ tốc độ hạ của mặt bàn một cách mịn màng và chính xác.

3. Nguyên lý Vận hành Cơ học và Thủy lực

Quy trình vận hành của bàn nâng 500kg là một chu trình khép kín dựa trên nguyên lý truyền áp suất trong chất lỏng và cơ học đòn bẩy.

Chu trình nâng lên: Khi người vận hành tác động lực vào bàn đạp chân hoặc bấm nút kích hoạt mô tơ điện, cụm bơm thủy lực sẽ hút dầu từ bình chứa và đẩy vào bên trong lòng xi lanh dưới áp suất cực lớn. Lực đẩy của dầu thủy lực sẽ đẩy pít tông di chuyển tịnh tiến ra ngoài. Đầu pít tông kết nối với các thanh cắt kéo sẽ làm thay đổi góc nghiêng của khung chữ X, từ đó đẩy mặt bàn nâng lên theo phương thẳng đứng một cách từ từ và đồng đều.
Chu trình giữ tải tĩnh: Khi ngừng kích bơm, hệ thống van một chiều bên trong cụm van thủy lực sẽ tự động đóng chặt, khóa dòng dầu bên trong xi lanh lại. Áp suất dầu được giữ nguyên giúp bàn nâng đứng im tại chiều cao mong muốn cùng khối hàng 500kg mà không bị sụt áp hay tự động hạ xuống.
Chu trình hạ xuống: Khi người vận hành bóp cần xả tay hoặc kích hoạt van xả điện từ, cửa van xả sẽ mở ra với độ mở tùy chỉnh. Dưới tác dụng của trọng lực từ mặt bàn và khối lượng hàng hóa, dầu thủy lực từ trong xi lanh sẽ bị ép chảy ngược về bình chứa. Tốc độ hạ của bàn nâng tỷ lệ thuận với độ mở của van xả, cho phép kiểm soát việc hạ hàng xuống một cách êm ái, tránh va đập mạnh tổn hại đến hàng hóa.

4. Ứng dụng Thực tiễn trong Hạ tầng Công nghiệp

Với tải trọng 500kg, bàn nâng là công cụ trợ lực lý tưởng trong rất nhiều công đoạn sản xuất và lưu kho bãi.

Cấp phôi và trung chuyển vật liệu: Đèn đặt cạnh các máy gia công lớn như máy dập, máy cắt CNC, máy ép nhựa để đỡ các khối khuôn mẫu nặng hoặc các tập phôi thép. Bàn nâng giúp duy trì chiều cao mặt phôi luôn bằng với mặt bàn làm việc của máy, giúp công nhân dễ dàng đẩy phôi vào máy mà không cần cúi người khiêng vác.
Đóng gói và hoàn thiện sản phẩm: Nâng các thùng hàng, kiện máy móc lên độ cao vừa tầm để công nhân tiến hành quấn màng co, dán nhãn hoặc đóng thùng gỗ trước khi xuất kho.
Hỗ trợ xếp dỡ hàng lên xe tải: Thay thế cho hệ thống sàn nâng cố định đắt tiền tại các kho hàng nhỏ. Bàn nâng di động giúp đưa các kiện hàng từ mặt đất lên độ cao thùng xe tải nhẹ một cách nhanh chóng và an toàn.
Bảo trì, sửa chữa cơ khí: Sử dụng trong các xưởng sửa chữa ô tô, xe máy lớn, xưởng cơ khí để nâng hạ động cơ, hộp số hoặc các cụm chi tiết máy nặng lên vị trí thuận tiện cho kỹ thuật viên thao tác.

5. Hướng dẫn Vận hành An toàn và Phòng ngừa Sự cố

Việc tuân thủ các quy tắc an toàn vận hành giúp bảo vệ tính mạng cho người lao động và kéo dài tuổi thọ cho thiết bị.

Tuyệt đối tuân thủ tải trọng định mức: Không được nâng khối lượng hàng vượt quá 500kg. Việc quá tải sẽ làm méo mó cấu trúc cơ khí khung chữ X, nứt vỡ phớt thủy lực và gây nguy cơ sụt áp đột ngột cực kỳ nguy hiểm.
Nguyên tắc phân bổ trọng tâm hàng hóa: Hàng hóa phải được đặt chính giữa mặt bàn nâng. Tuyệt đối không đặt hàng lệch sang một bên hoặc dồn vào các góc bàn, vì điều này sẽ tạo ra mô men xoắn lớn làm cong vênh các thanh cắt kéo và gây lật xe khi di chuyển.
Quy tắc di chuyển xe: Chỉ tiến hành kéo đẩy di chuyển bàn nâng khi mặt bàn đã được hạ xuống mức thấp nhất có thể. Việc di chuyển xe khi mặt bàn đang ở trên cao sẽ làm trọng tâm hệ thống bị đẩy lên cao, dễ gây lật úp khi xe đi qua các đoạn đường nghiêng, gồ ghề hoặc vấp phải chướng ngại vật dưới sàn.
Sử dụng thanh khóa an toàn khi bảo trì: Khi cần chui vào gầm bàn để kiểm tra hoặc vệ sinh, bắt buộc phải dựng hai thanh khóa an toàn (chốt định vị chống sập) được tích hợp sẵn trên khung xe để ngăn ngừa mặt bàn tự do sập xuống do sự cố rò rỉ dầu.

6. Quy trình Kiểm tra và Bảo dưỡng Định kỳ Chuẩn kỹ thuật

Một chế độ bảo dưỡng nghiêm ngặt sẽ giúp bàn nâng thủy lực luôn vận hành trong trạng thái hoàn hảo và giảm thiểu chi phí sửa chữa phát sinh.

Vệ sinh định kỳ hệ thống cơ khí: Lau chùi sạch sẽ bụi bẩn, các mảnh vụn kim loại bám trên các thanh cắt kéo, rãnh trượt của con lăn và bề mặt ty ben xi lanh. Bụi bẩn bám trên ty ben khi rút vào lòng xi lanh sẽ cào xước phớt chặn dầu, gây rò rỉ hệ thống thủy lực.
Bôi trơn các khớp nối chuyển động: Định kỳ tra mỡ bôi trơn chuyên dụng vào tất cả các gối đỡ trục chốt, vòng bi bánh xe và các ổ trượt của con lăn. Việc bôi trơn giúp giảm mài mòn kim loại, triệt tiêu tiếng kêu rít và giúp quá trình nâng hạ diễn ra mượt mà hơn.
Kiểm tra và bổ sung dầu thủy lực: Sau một thời gian dài vận hành, dầu thủy lực có thể bị nhiễm bẩn, mất độ nhớt hoặc bị hao hụt. Cần kiểm tra mức dầu thông qua thước đo trên bình chứa và tiến hành thay dầu định kỳ bằng loại dầu thủy lực chuyên dụng theo khuyến cáo kỹ thuật, giúp hệ thống bơm luôn đạt áp suất tối ưu.
Kiểm tra độ bám của hệ thống phanh: Đảm bảo phanh khóa bánh xe luôn có độ bám tốt, không bị trượt để cố định xe chắc chắn trong suốt quá trình công nhân bốc xếp hàng hóa nặng lên mặt bàn.
