Hệ thống bàn nâng thủy lực tải trọng năm trăm kilôgam với chiều cao nâng tối đa một mét rưỡi là một thiết bị công nghiệp chuyên dụng, đóng vai trò kết nối quan trọng trong hạ tầng dịch chuyển vật liệu, lưu kho bãi và các dây chuyền lắp ráp cơ khí. Với năng lực chịu tải nửa tấn và tầm nâng vượt trội lên tới một mét rưỡi, thiết bị này giải quyết triệt để bài toán trung chuyển hàng hóa từ mặt đất lên các vị trí có độ cao lớn như thùng xe tải tầm trung, sàn gác lửng, hoặc các tầng kệ lưu trữ trong kho bãi. Sự xuất hiện của thiết bị này là một giải pháp công học hoàn hảo, giúp tối ưu hóa năng suất lao động, giảm thiểu thời gian chết trong quy trình logistics và bảo vệ an toàn tuyệt đối cho hệ thống cơ xương khớp của người lao động khỏi các chấn thương do khiêng vác nặng gây ra.

Dưới đây là tài liệu kỹ thuật toàn diện, chi tiết và chuyên sâu nhất về hệ thống bàn nâng thủy lực năm trăm kilôgam nâng cao một mét rưỡi, phân tích kỹ lưỡng từ khía cạnh kết cấu cơ khí, nguyên lý thủy lực đến quy trình vận hành và bảo dưỡng tiêu chuẩn công nghiệp.

1. Bản chất kết cấu cơ khí và kiến trúc khung nâng cắt kéo đôi

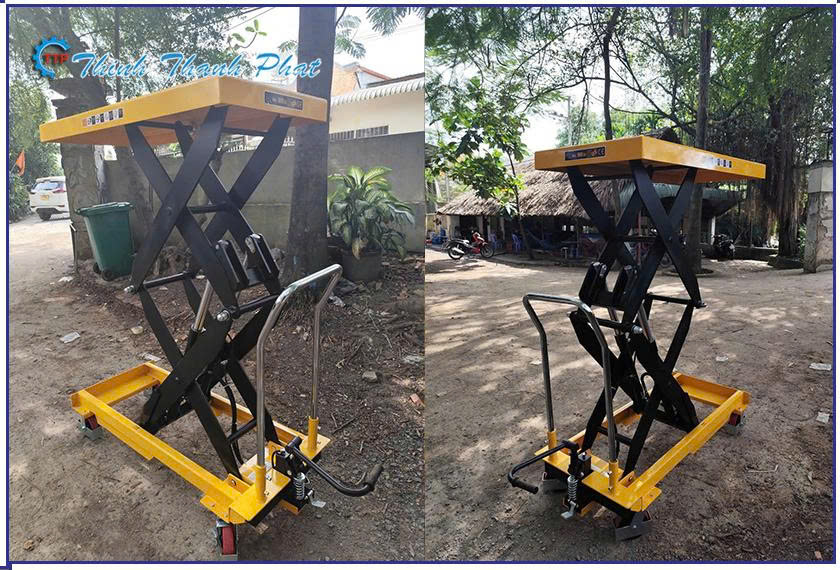

Để đạt được chiều cao nâng lên tới một mét rưỡi trong khi vẫn duy trì kích thước mặt bàn nhỏ gọn và tính cơ động cao, thiết bị bắt buộc phải sử dụng cấu trúc khung nâng cắt kéo đôi, tức là hai tầng chữ X xếp chồng lên nhau theo phương thẳng đứng.

Mặt bàn chịu tải gia cường

Bề mặt bàn nâng là nơi tiếp nhận trực tiếp tải trọng năm trăm kilôgam. Bộ phận này được chế tạo từ thép tấm cacbon nguyên khối có độ dày tiêu chuẩn công nghiệp cao. Phía dưới mặt bàn được hàn gia cường bằng hệ thống xương chịu lực hình chữ U dày dặn chạy dọc và ngang. Kết cấu này giúp mặt bàn có khả năng chống lại hiện tượng cong vênh, vặn xoắn hoặc biến dạng cục bộ khi khối hàng bị đặt lệch tâm hoặc tập trung lực vào một điểm. Bề mặt ngoài cùng được xử lý bằng công nghệ sơn tĩnh điện chất lượng cao, giúp bảo vệ lớp thép khỏi các tác động oxy hóa, trầy xước và ăn mòn từ môi trường nhà xưởng.

Hệ thống khung cắt kéo đôi tầng kép

Đây là bộ phận chịu lực chính và quyết định hành trình nâng thẳng đứng của toàn bộ thiết bị. Khung được cấu thành từ hai tầng thanh thép bản đặc cường độ cao liên kết với nhau qua các trục chốt quay được tôi cứng để chịu ứng suất cắt cực đại.

Cơ chế liên kết: Các thanh thép của tầng dưới và tầng trên được tính toán hình học chính xác để khi xếp lại, chúng có thể thu gọn tối đa vào khung đế, giúp chiều cao thấp nhất của bàn nâng ở mức tối ưu. Khi bung ra, các thanh này mở góc đồng đều, đẩy mặt bàn lên cao theo một trục thẳng đứng tuyến tính, không bị sàn lắc hay nghiêng lệch.
Hệ thống con lăn dẫn hướng: Tại các đầu mút chuyển động của thanh cắt kéo, nhà sản xuất tích hợp các con lăn bằng thép bọc nhựa chuyên dụng chịu áp lực cao. Các con lăn này di chuyển tịnh tiến bên trong các rãnh trượt dẫn hướng được gia công chính xác ở khung đế và mặt dưới của bàn nâng, đảm bảo hành trình chuyển động luôn mượt mà và triệt tiêu tiếng rít ma sát kim loại.

2. Hệ thống truyền động thủy lực áp suất cao chuyên biệt cho tầm nâng lớn

Hành trình nâng một khối hàng nửa tấn lên độ cao một mét rưỡi đòi hỏi một hệ thống truyền động thủy lực mạnh mẽ, có hành trình pít tông dài và áp suất làm việc ổn định.

Cụm xi lanh thủy lực công suất lớn

Thiết bị thường được trang bị một hoặc hai xi lanh thủy lực bố trí xiên góc ở phần lõi của khung cắt kéo. Vỏ xi lanh được đúc từ thép chịu áp lực cao với thành ống dày để ngăn chặn hiện tượng phình ống khi hệ thống đạt áp suất cực đại. Ty ben bên trong được chế tạo từ thép hợp kim gia công bóng phẳng bề mặt tuyệt đối và mạ một lớp crôm dày, giúp giảm thiểu ma sát với phớt chặn dầu và ngăn ngừa hiện tượng trầy xước, rò rỉ lưu chất.

Hệ thống phớt và van thủy lực nhập khẩu

Hệ thống phớt chặn: Để duy trì áp suất tĩnh khi nâng hàng lên cao một mét rưỡi, hệ thống phớt cao su kỹ thuật cao đóng vai trò quyết định. Các vòng phớt này ôm khít lấy ty ben và lòng xi lanh, ngăn chặn hoàn toàn việc dầu thủy lực rò rỉ qua các khoang công tác, đảm bảo bàn nâng đứng im tại vị trí mong muốn mà không bị sụt áp tự động.
Van an toàn quá tải: Đây là một cơ chế bảo vệ thông minh tích hợp trong cụm bơm thủy lực. Khi tải trọng trên mặt bàn vượt quá năm trăm kilôgam, van an toàn sẽ tự động mở ra, cho phép dầu thủy lực chảy ngược về bình chứa thay vì đi vào xi lanh. Điều này ngăn chặn việc người vận hành cố tình sử dụng quá tải gây nguy hiểm cho kết cấu cơ khí.
Van tiết lưu hạ tải an toàn: Nằm ở đường xả dầu, van này có chức năng khống chế tốc độ dòng chảy của dầu khi hạ bàn nâng. Nhờ đó, ngay cả khi người vận hành mở tối đa van xả tay, mặt bàn vẫn hạ xuống với một tốc độ đều đặn và mịn màng, tránh hiện tượng rơi tự do gây nguy hiểm cho hàng hóa và người xung quanh.

3. Cơ chế di chuyển đẩy tay và hệ thống bánh xe chịu tải

Tính cơ động của bàn nâng thủy lực đẩy tay phụ thuộc rất lớn vào thiết bị di chuyển phía dưới khung đế.

Cấu trúc bánh xe chịu áp lực

Thiết bị được trang bị bốn bánh xe chịu tải lớn bố trí ở bốn góc của khung đế.

Hai bánh xe cố định phía trước: Định hướng hướng đi thẳng cho xe, chịu lực đè lớn nhất từ khối hàng khi xe tiếp cận giá kệ.
Hai bánh xe lái xoay toàn hướng phía sau: Tích hợp ổ bi xoay ba trăm sáu mươi độ, giúp người vận hành dễ dàng điều khiển hướng di chuyển của xe, xoay trở linh hoạt trong các lối đi nhỏ hẹp của kho hàng.
Chất liệu bánh xe: Thường sử dụng nhựa polyurethane lõi thép cao cấp. Chất liệu này có độ đàn hồi nhẹ giúp xe đi qua các gờ nhỏ một cách êm ái, không làm nứt vỡ hay để lại vết hằn trên bề mặt sàn sơn epoxy cao cấp của nhà xưởng. Đối với môi trường có nhiều hóa chất hoặc dầu mỡ, bánh xe chất liệu nylon cứng sẽ được ưu tiên nhờ khả năng kháng ăn mòn vượt trội.

Cơ chế phanh định vị an toàn

Trên hai bánh xe lái xoay phía sau luôn được tích hợp hệ thống phanh chân cơ học. Khi đạp khóa phanh, cơ cấu thép sẽ ép chặt vào bề mặt bánh xe, cố định thiết bị đứng yên tuyệt đối tại hiện trường, ngăn chặn hiện tượng xe tự di chuyển do phản lực trong quá trình bốc xếp hàng hóa nặng lên hoặc xuống mặt bàn.

4. Nguyên lý vận hành cơ học và chu trình thủy lực khép kín

Hoạt động của bàn nâng thủy lực năm trăm kilôgam nâng cao một mét rưỡi là một chu trình chuyển hóa năng lượng tuần hoàn dựa trên nguyên lý cơ học đòn bẩy và định luật truyền áp suất trong chất lỏng.

Hành trình kích nâng lên cao

Người vận hành sử dụng chân đạp liên tục vào cần kích thủy lực được bố trí phía dưới tay cầm. Mỗi lần đạp xuống, pít tông bơm nhỏ sẽ ép một lượng dầu thủy lực từ bình chứa, đi qua van một chiều và đi vào khoang áp suất của xi lanh chính. Áp suất chất lỏng tăng lên nhanh chóng đẩy ty ben tịnh tiến ra ngoài. Lực đẩy từ ty ben tác động vào các thanh khớp nối của khung cắt kéo đôi, làm thu hẹp góc mở của các tầng chữ X, qua đó đẩy mặt bàn nâng lên cao theo phương thẳng đứng. Quá trình này diễn ra từng bước một cách nhẹ nhàng nhờ lực nhân đôi từ đòn bẩy chân và hệ thống thủy lực.

Hành trình giữ tải tĩnh trên cao

Khi đạt đến độ cao mong muốn (tối đa một mét rưỡi), người vận hành ngừng đạp chân. Lúc này, van một chiều bên trong cụm van sẽ tự động đóng sập lại do chênh lệch áp suất. Dầu thủy lực bị khóa chặt bên trong lòng xi lanh, duy trì áp lực nén cố định để giữ cho mặt bàn cùng khối hàng năm trăm kilôgam đứng im tại chỗ một cách chắc chắn và an toàn trong suốt thời gian thao tác bốc dỡ.

Hành trình hạ xuống vị trí thấp nhất

Khi công việc hoàn thành, người vận hành bóp nhẹ cần xả được tích hợp ngay trên tay cầm đẩy tay. Hành động này kéo căng một sợi cáp lõi thép kết nối xuống van mở dòng thủy lực. Van xả mở ra, cho phép dầu áp suất cao từ trong xi lanh chảy ngược trở về bình chứa dưới sức ép từ trọng lượng bản thân của mặt bàn và khối lượng hàng hóa phía trên. Khi dầu rút hết, khung cắt kéo đôi sẽ xếp gọn lại hoàn toàn, đưa mặt bàn về vị trí thấp nhất để sẵn sàng cho chu trình làm việc tiếp theo.

5. Các tiêu chuẩn an toàn lao động và phòng ngừa rủi ro tại hiện trường

Vận hành một thiết bị nâng khối lượng nửa tấn lên độ cao một mét rưỡi tiềm ẩn nhiều nguy cơ mất an toàn nếu người lao động không tuân thủ các quy tắc kỹ thuật nghiêm ngặt.

Tuyệt đối không sử dụng quá tải định mức: Năng lực tối đa của thiết bị là năm trăm kilôgam. Việc cố tình nâng quá khối lượng này sẽ làm quá tải hệ thống cơ khí, có thể gây uốn cong thanh cắt kéo, nứt đường ống dầu hoặc phá hỏng phớt thủy lực dẫn đến sự cố sập bàn nâng đột ngột.
Nguyên tắc tâm tải trọng của hàng hóa: Hàng hóa khi xếp lên bàn nâng bắt buộc phải được đặt ở chính giữa mặt bàn. Tuyệt đối không đặt hàng lệch về một bên, dồn vào các góc hoặc để hàng nhô ra ngoài mép bàn. Việc đặt tải lệch tâm sẽ tạo ra mô men xoắn rất lớn lên các thanh cắt kéo, làm mài mòn lệch các con lăn dẫn hướng và có thể gây lật nghiêng xe khi nâng lên cao.
Quy chuẩn di chuyển thiết bị mang tải: Chỉ thực hiện việc kéo đẩy di chuyển bàn nâng từ vị trí này sang vị trí khác khi mặt bàn nâng đã được xả về độ cao thấp nhất có thể. Tuyệt đối không đẩy xe di chuyển khi mặt bàn đang ở độ cao một mét rưỡi cùng với hàng hóa, vì lúc này trọng tâm của toàn bộ hệ thống bị đẩy lên rất cao, chỉ cần một va chạm nhỏ với gờ đất hoặc chướng ngại vật dưới sàn cũng có thể gây lật úp thiết bị ngay lập tức.
Sử dụng chốt khóa an toàn cơ học khi bảo trì: Khi kỹ thuật viên cần chui vào không gian dưới gầm bàn để kiểm tra, tra dầu mỡ hoặc vệ sinh, bắt buộc phải dựng hai thanh chốt an toàn chống sập được trang bị sẵn trên khung xe. Hai thanh thép này sẽ khóa chặt chuyển động của khung cắt kéo, ngăn chặn tuyệt đối nguy cơ mặt bàn sập xuống tự do nếu chẳng may xảy ra sự cố rò rỉ dầu đột ngột trong hệ thống thủy lực.

6. Quy trình kiểm tra và bảo dưỡng kỹ thuật định kỳ chuẩn công nghiệp

Một chế độ bảo dưỡng nghiêm ngặt là chìa khóa để duy trì hiệu suất vận hành tối ưu, đảm bảo độ chính xác cơ khí và kéo dài tuổi thọ sử dụng cho dòng bàn nâng nhập khẩu.

Bảo dưỡng hệ thống chuyển động cơ khí

Vệ sinh các rãnh trượt dẫn hướng: Sau một thời gian làm việc, các rãnh trượt của con lăn và bề mặt các thanh cắt kéo sẽ tích tụ nhiều bụi bẩn, vụn kim loại hoặc xơ rác. Cần lau chùi sạch sẽ các vị trí này để tránh việc con lăn bị kẹt, gây trầy xước bề mặt rãnh trượt và làm tăng lực cản khi nâng hạ.
Bôi trơn các khớp trục quay: Định kỳ sử dụng súng bơm mỡ để tra mỡ chịu nhiệt bách năng vào tất cả các gối đỡ chốt trục của khung chữ X hai tầng, vòng bi của bốn bánh xe và các trục con lăn. Việc bôi trơn đầy đủ giúp triệt tiêu tiếng kêu rít kim loại khó chịu, giảm thiểu sự mài mòn ma sát và giúp quá trình nâng hạ diễn ra nhẹ nhàng, mượt mà hơn.

Bảo dưỡng hệ thống truyền động thủy lực

Chăm sóc bề mặt ty ben xi lanh: Trước khi hạ bàn nâng xuống sau mỗi ca làm việc, cần dùng khăn mềm sạch lau khô các vết bụi bẩn hoặc hóa chất bám trên bề mặt ty ben đang vươn dài. Nếu để ty ben bẩn rút vào bên trong xi lanh, các hạt bụi sắc nhọn sẽ cào rách phớt cao su chặn dầu, gây ra hiện tượng rò rỉ thủy lực và tụt áp tĩnh sau này.
Kiểm tra và thay thế dầu thủy lực định kỳ: Dầu thủy lực trong bình chứa sau một thời gian vận hành dài có thể bị nhiễm ẩm, mất dần độ nhớt hoặc bị biến màu do tạp chất. Cần kiểm tra mức dầu thường xuyên thông qua thước đo dầu. Theo các chu kỳ vận hành quy định, tiến hành xả bỏ hoàn toàn lượng dầu cũ, súc rửa sạch sẽ cặn bẩn trong bình chứa và châm đầy dầu thủy lực mới có độ nhớt tiêu chuẩn để đảm bảo hệ thống bơm luôn đạt áp suất tối ưu và bảo vệ các van bên trong khỏi bị tắc nghẽn.
Kiểm tra độ bám của bánh xe và hệ thống phanh: Thường xuyên kiểm tra bề mặt lớp bọc polyurethane hoặc nylon của bánh xe để phát hiện sớm các vết nứt, vỡ hoặc hiện tượng mài mòn lệch do di chuyển trên bề mặt sàn xấu, từ đó có phương án thay thế kịp thời nhằm đảm bảo xe luôn chuyển động cân bằng và an toàn khi mang tải trọng lớn. Kiểm tra độ bám của phanh khóa chân để đảm bảo xe không bị trôi tự do khi đỗ tại các bề mặt có độ dốc nhẹ.
