CỬA BẢN LỀ KHO LẠNH
Cửa bản lề kho lạnh (Cold Storage Hinged Door) là một trong những thiết bị quan trọng nhất trong hệ thống hạ tầng bảo quản lạnh công nghiệp.
- 1. Tổng quan về vai trò của cửa bản lề trong kho lạnh
- 2. Cấu tạo chi tiết và vật liệu chế tạo
- 3. Hệ thống ngăn thất thoát nhiệt và chống bám tuyết
- 4. Hệ thống khóa và giải pháp an toàn con người
- 5. Phân loại cửa bản lề theo mục đích sử dụng
- 6. Ưu điểm và hạn chế của cửa bản lề kho lạnh
- 7. Quy trình lắp đặt và bảo dưỡng định kỳ
Cửa bản lề kho lạnh (Cold Storage Hinged Door) là một trong những thiết bị quan trọng nhất trong hệ thống hạ tầng bảo quản lạnh công nghiệp. Nó không chỉ đơn giản là một lối ra vào mà còn là "tấm khiên" bảo vệ sự ổn định nhiệt độ, đảm bảo chất lượng hàng hóa và tiết kiệm chi phí vận hành cho doanh nghiệp. Khác với các loại cửa thông dụng, cửa bản lề kho lạnh được chế tạo với các tiêu chuẩn khắt khe về độ kín khít, khả năng cách nhiệt và độ bền trong môi trường ẩm ướt hoặc nhiệt độ âm sâu.
Dưới đây là tài liệu chi tiết và toàn diện nhất về hệ thống cửa bản lề kho lạnh, tập trung vào cấu tạo kỹ thuật, cơ chế hoạt động và các giải pháp an toàn tối ưu.
1. Tổng quan về vai trò của cửa bản lề trong kho lạnh
Trong một kho lạnh, cửa là vị trí xung yếu nhất nơi xảy ra hiện tượng trao đổi nhiệt giữa bên trong và bên ngoài. Mỗi khi cửa mở ra hoặc nếu cửa đóng không kín, hơi lạnh sẽ thoát ra và hơi nóng ẩm sẽ tràn vào, gây ra hiện tượng đọng sương, đóng tuyết trên dàn lạnh và làm tăng tải trọng cho máy nén.
Cửa bản lề (loại cửa mở quay) được ưu tiên sử dụng cho các kho lạnh có kích thước cửa nhỏ hoặc trung bình, nơi yêu cầu độ kín khít tuyệt đối cao. Nhờ cơ chế nén gioăng cao su trực tiếp vào khung cửa khi đóng, loại cửa này cung cấp khả năng ngăn thất thoát nhiệt tốt hơn so với nhiều dòng cửa trượt truyền thống trong cùng phân khúc.
2. Cấu tạo chi tiết và vật liệu chế tạo
Cửa bản lề kho lạnh được cấu thành từ các thành phần chính mang tính kỹ thuật cao để đối phó với điều kiện làm việc khắc nghiệt.

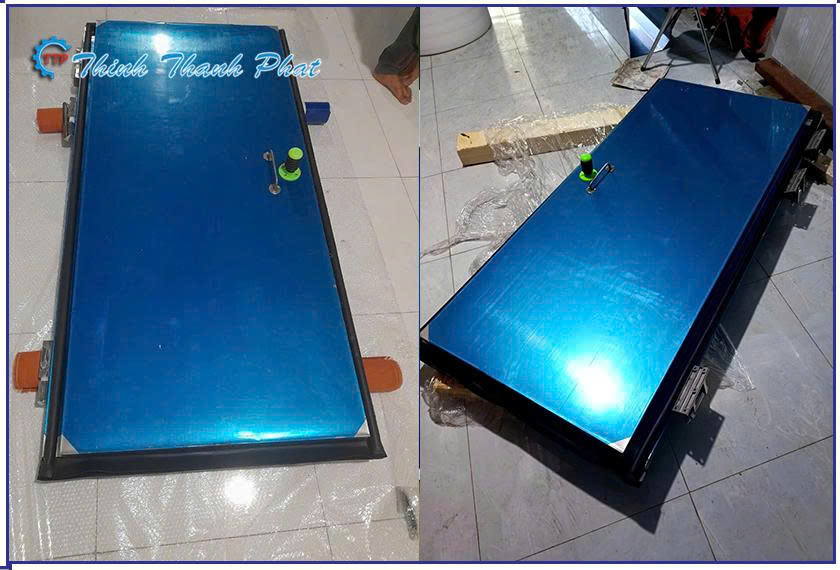

Cánh cửa (Door Leaf):
Phần lõi của cánh cửa thường sử dụng vật liệu cách nhiệt Polyurethane (PUR) hoặc Polyisocyanurate (PIR) có tỷ trọng cao từ 40 đến 42 kg/m3. Vật liệu này được phun đúc áp lực cao, tạo thành một khối đặc chắc chắn, không có lỗ rỗng, đảm bảo hệ số dẫn nhiệt cực thấp. Độ dày của cánh cửa thường dao động từ 75mm, 100mm đến 150mm tùy thuộc vào chênh lệch nhiệt độ giữa hai môi trường. Hai mặt của cánh cửa được bọc bằng Inox 304 không gỉ hoặc tôn mạ màu (Colorbond) có lớp màng bảo vệ, đáp ứng các tiêu chuẩn vệ sinh an toàn thực phẩm.
Khung cửa (Door Frame):
Khung cửa thường được làm từ hợp kim nhôm cường lực hoặc Inox, được thiết kế có rãnh để lắp đặt hệ thống dây điện trở sưởi. Khung cửa phải được lắp đặt chắc chắn vào tấm panel kho lạnh để đảm bảo không bị xệ cánh sau thời gian dài sử dụng.
Hệ thống bản lề (Hinges):
Đây là bộ phận chịu lực chính. Bản lề cửa kho lạnh thường là loại bản lề nâng (Rising Hinges) làm từ vật liệu Antimon hoặc Inox 304. Cơ chế nâng giúp cánh cửa tự nâng lên một chút khi mở ra để tránh mài mòn gioăng cao su dưới đáy và tự động hạ xuống để ép chặt gioăng khi đóng cửa.
3. Hệ thống ngăn thất thoát nhiệt và chống bám tuyết
Để hoạt động hiệu quả trong môi trường nhiệt độ âm, cửa bản lề kho lạnh tích hợp các công nghệ chuyên biệt:
Gioăng cao su (Gaskets):
Sử dụng cao su EPDM có độ đàn hồi cao, chịu được nhiệt độ thấp mà không bị giòn gãy. Gioăng thường được thiết kế đa tầng (2 đến 3 lớp) để tạo ra các khoang đệm không khí, tăng cường khả năng cách nhiệt. Khi đóng cửa, gioăng sẽ bị nén chặt vào khung cửa, ngăn chặn hoàn toàn việc không khí lọt qua.
Điện trở sưởi (Heating Wire):
Đối với các kho đông có nhiệt độ âm sâu (từ -18 độ C đến -30 độ C), hơi ẩm trong không khí rất dễ ngưng tụ và đóng băng tại vị trí tiếp xúc giữa cánh và khung cửa, khiến cửa bị "dính chặt" không thể mở được. Hệ thống dây điện trở sưởi chạy ngầm trong khung cửa giúp duy trì nhiệt độ bề mặt trên mức đóng băng, đảm bảo cửa luôn vận hành trơn tru.
4. Hệ thống khóa và giải pháp an toàn con người
An toàn là yếu tố quan trọng nhất đối với bất kỳ thiết kế kho lạnh nào để tránh rủi ro nhốt người bên trong.
Khóa cửa chuyên dụng:
Khóa cửa kho lạnh thường được làm bằng vật liệu không gỉ, có cơ chế chốt chắc chắn nhưng dễ dàng thao tác ngay cả khi đeo găng tay bảo hộ dày.
Cơ chế thoát hiểm bên trong (Internal Release Handle):
Đây là tính năng bắt buộc. Ngay cả khi cửa đã bị khóa chặt từ bên ngoài bằng chìa, người bên trong vẫn có thể mở cửa dễ dàng nhờ tay đẩy thoát hiểm màu dạ quang (để dễ nhận biết trong bóng tối). Đây là thiết kế nhân văn nhằm ngăn ngừa các tai nạn đáng tiếc.
Màn nhựa PVC (tùy chọn):
Thông thường, phía sau cửa bản lề sẽ được lắp thêm một lớp màn nhựa PVC để hạn chế thất thoát nhiệt trong những khoảng thời gian ngắn khi cửa đang mở để bốc dỡ hàng.
5. Phân loại cửa bản lề theo mục đích sử dụng
Dựa trên nhu cầu vận hành, cửa bản lề được chia thành hai dòng chính:
Cửa kho mát (Chiller Door):
Thường có độ dày từ 75mm đến 100mm, sử dụng cho các kho bảo quản rau củ quả, dược phẩm ở nhiệt độ từ 0 độ C đến 10 độ C. Dòng cửa này có thể không cần trang bị điện trở sưởi khung cửa.
Cửa kho đông (Freezer Door):
Độ dày từ 100mm đến 150mm, sử dụng cho các kho cấp đông thực phẩm, thủy hải sản. Bắt buộc phải có hệ thống điện trở sưởi và gioăng cao su chuyên dụng để chịu được nhiệt độ âm sâu mà vẫn giữ được độ dẻo.
6. Ưu điểm và hạn chế của cửa bản lề kho lạnh
Ưu điểm:
- Độ kín khít cực cao: Nhờ áp lực nén trực tiếp vào gioăng, khả năng ngăn thất thoát nhiệt của cửa bản lề thường ổn định hơn các dòng cửa khác.
- Chi phí đầu tư thấp: So với cửa trượt hoặc cửa cuốn nhanh, cửa bản lề có giá thành rẻ hơn và cấu tạo đơn giản hơn.
- Bảo trì dễ dàng: Các linh kiện như bản lề, khóa, gioăng rất dễ thay thế khi hỏng hóc.
- Lắp đặt linh hoạt: Phù hợp với các mặt bằng có không gian hai bên cửa hạn hẹp, không đủ diện tích để lắp ray trượt.
Hạn chế:
- Chiếm không gian mở: Cần một khoảng trống phía trước để cánh cửa có thể quét khi mở ra, có thể gây vướng víu trong các hành lang hẹp.
- Giới hạn kích thước: Không phù hợp cho các lối đi quá lớn dành cho xe nâng container vì cánh cửa quá to sẽ rất nặng và dễ bị xệ.
7. Quy trình lắp đặt và bảo dưỡng định kỳ
Để cửa bản lề hoạt động bền bỉ, quy trình lắp đặt và duy tu cần thực hiện nghiêm ngặt:
- Lắp đặt: Khung cửa phải được căn chỉnh bằng máy cân bằng laser để đảm bảo độ vuông góc tuyệt đối. Nếu khung bị lệch, gioăng sẽ không ép đều, gây ra hiện tượng "lọt sáng" và thất thoát nhiệt.
- Kiểm tra gioăng: Định kỳ kiểm tra độ mềm dẻo của gioăng cao su. Nếu gioăng bị cứng hoặc rách, cần thay thế ngay để tránh làm máy nén hoạt động quá tải.
- Bôi trơn bản lề: Tra mỡ định kỳ vào các trục bản lề để cửa đóng mở nhẹ nhàng, không gây tiếng kêu và giảm mài mòn cơ học.
- Kiểm tra điện trở: Kiểm tra hoạt động của dây sưởi khung cửa bằng cách chạm tay vào khung (phải có cảm giác ấm nhẹ). Nếu khung cửa bị đóng đá, chứng tỏ hệ thống điện trở đã bị hỏng.
Cửa bản lề kho lạnh là một giải pháp truyền thống nhưng vẫn giữ vững vị thế nhờ sự tin cậy và hiệu quả vượt trội. Việc lựa chọn đúng độ dày cách nhiệt và các phụ kiện đi kèm không chỉ giúp bảo vệ hàng hóa mà còn là cách tối ưu hóa chi phí điện năng lâu dài cho doanh nghiệp.
